SFPZ-220kv双绕组变压器

【额定容量】：50000-180000kva 【额定电压】：66kv

【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

SFPZ-220kv双绕组变压器适用于发电厂、变电站、大型工矿石化企业等。

全国24小时销售热线:13263317831

220kV级电力变压器，利用公司特有的计算和验证程序，对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计及验证，确保产品性能。优越的工艺设备、精心的材料选取、高效的生产制造，使得变压器具有体积小、重量轻、低损耗、低局放、低噪音等特点，产品品质优越、节能环保，运行可靠并有效地降低了产品运行费用。

1、稳定

使用晓星自行开发的分析软件可以准确进行线圈和铁心周边的各种结构件的温度计算，通过详细的设计，把充分的温升裕度提供给客户，并且在规定容量以上的负荷内也可以保障一定的时间内的安全运行。

2、信赖

1）在局放方面通过屏蔽套管末端的软件分析及处理、屏蔽引线之间连接部位的处理、线圈及器身组装时防尘的严格要求、所有绝缘件经过圆角化处理和防尘管理、软件分析所有电极经过圆角化改善场强分布等技术，使得局放得到有效控制。

2）对电气设计方案均要进行绝缘设计的程序验证，确保其绝缘强度，保证产品安全可靠运行。

3）利用自行开发的短路机械力计算软件，根据故障形式所发生的机械力来进行准确的计算，同时使用恒压干燥技术和特殊支撑结构的压板等技术，以确保变压器的抗短路能力。

3、经济

1）铁心选取冷轧、晶粒取向、高导磁的硅钢片，采用不叠上铁轭的工艺措施，利用自动叠积剪切机等制作过程把空载损耗降到最小化。

2）采用多级接缝技术，降低叠片工艺系数，使空载损耗最小化。

3）利用自行研发的软件对铁心各部位不同叠积方法进行计算，对所有形状的铁心可以进行精密的计算来实现损耗的最小化。

4、环保

1）利用噪音计算软件能够准确地计算出产品的噪音，从而通过计算结果来有效合理地运用工艺制造设备来，保证了我公司产品噪音可低于内外行业同类型变压器2～3dB。

2）利用从乌克兰引进的铁心绑扎机，可以根据设计需要自动调节绑扎力，使铁心片受力均匀，大小合适，从而使硅钢片处于最佳使用状态，保证硅钢片的性能，达到控制铁心本体噪音的目的。

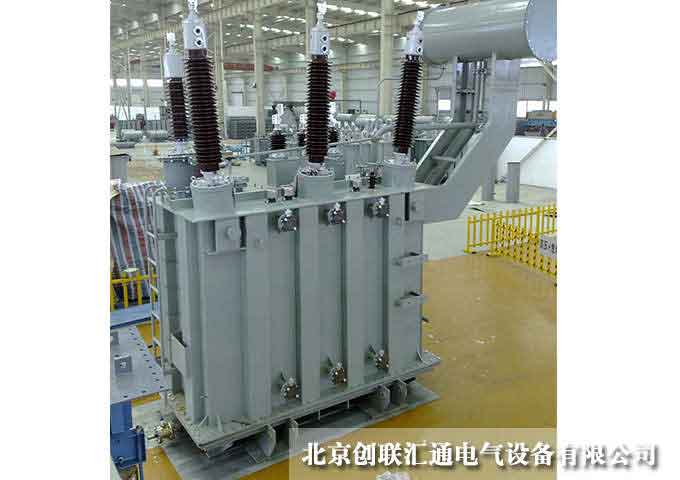

产品图片

产品参数

型号 Type	额定容量 Rated Capacity (kva)	额定电压灵蛇网4818ccc Rated Voltage		联结组标号 Conne- ction Symbol	损耗 Loss(kw)		空载电流 No-load Current (%)	短路阻抗 Short- Circuit- Impe- dance (%)
型号 Type	额定容量 Rated Capacity (kva)	高压 H.V. (kv)	低压 L.V. (kv)	联结组标号 Conne- ction Symbol	空载灵蛇网4818ccc Noload	负载 Load	空载电流 No-load Current (%)	短路阻抗 Short- Circuit- Impe- dance (%)
灵蛇网4818ccc SFPZ10-50000/220	灵蛇网4818ccc 50000	220 ±8 灵蛇网4818ccc ×1.25%	11 35 38.5	灵蛇网4818ccc YNdll	39.9	灵蛇网4818ccc 178.5	0.26	12-14
灵蛇网4818ccc SFPZ10-63000/220	灵蛇网4818ccc 63000		11 35 38.5		47.6	208.0	灵蛇网4818ccc 0.24
灵蛇网4818ccc SFPZ10-90000/220	灵蛇网4818ccc 90000		10.5		灵蛇网4818ccc 61.6	272.0	0.22
SFPZ10-120000/220	120000		11		74.9	327.0	0.20
SFPZ10-150000/220	150000		35		灵蛇网4818ccc 86.6	282.0	灵蛇网4818ccc 0.18
SFPZ10-180000/220	180000		38.5		100.8	灵蛇网4818ccc 442.0	灵蛇网4818ccc 0.15

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
