XGN15-12型SF6环网柜

【额定频率】：50HZ 【额定电压】：10kv

【结构形式】：抽出式

产品价格￥

产品用途

灵蛇网4818cccXGN15-12型高压负荷开关柜广泛应用于10kv二次变电站，做为分配、传输电能的主要开关设备。在民用及工矿企业中，绝大多数负载均能采用负荷开关柜进行控制和分配，变压器采用负荷开关与熔断器配合，这样比采用断路器柜更加经济实用，占地面积小，安装及扩容简单方便。十分负荷我广大用户的用电要求。

灵蛇网4818ccc全国24小时销售热线:13263317831

XGN15-12型户内交流高压六氟化硫环网开关设备，是新一代以六氟化硫负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、即紧凑又可扩充的金属封闭开关设备、小型化、参数全、底价位、少维护等特点。该产品具有“合-分-接地”三工位灭弧室，配带“五防”功能（防止负荷分合主开关；防止误入带电隔；防止误分主开关；防止带电接地线；防止接地开关在接地位置送电），联锁可靠，断口绝缘强度高，大爬距设计，出线端均用压罩保护，特殊的动密封盒固定密封设计。

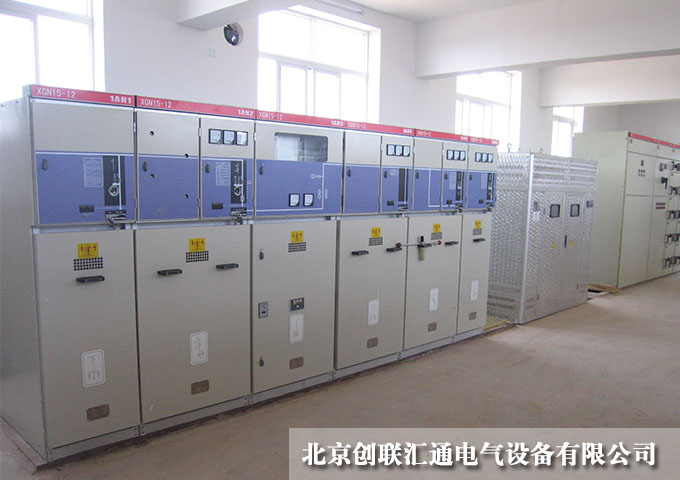

产品图片

1、开关柜安装简便，实用寿命长，寿命期间免维护，运行安全稳定。

2、开关柜可根据设计方案组成进线、出线、PT、计量、联络、转折柜等柜型。

3、开关柜出配置标准SF6负荷开关，还可配置GN30型隔离开关，Evolis型真空断路器、接地开关等。

4、开关柜可选配电动、备用电源自投、机械及电气联锁。

产品参数

序号	项目	单位	技术参数
1	灵蛇网4818ccc 额定电压	KV	12
2	最高工作电压	KV	12
3	灵蛇网4818ccc 额定电流	A	630-1250
4	灵蛇网4818ccc 额定开断电流	KA	20 25 31.5
5	额定短路关合电流（峰值）	KA	50 63 80
6	灵蛇网4818ccc 额定短路动稳定电流	KA	灵蛇网4818ccc 50 63 80
7	灵蛇网4818ccc 额定短路热稳定电流	KA	20 25 31.5
8	灵蛇网4818ccc 额定热稳定时间	s	4
9	灵蛇网4818ccc 防护等级	灵蛇网4818ccc	灵蛇网4818ccc IP3X
10	灵蛇网4818ccc 母线系统		单母线
11	灵蛇网4818ccc 操作方式		弹簧储能式、永磁式
12	灵蛇网4818ccc 外形尺寸（宽×深×高）	mm	灵蛇网4818ccc 950×900×2400

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
