HT-SRM口-12/CF箱式充气柜

【额定频率】：50HZ 【额定电压】：12kv
【结构形式】：固定式

产品价格￥

产品用途

海拔高度不超过1000m；周围环境温度-25℃ - +40℃；无导电性尘埃、腐蚀性气体和水蒸气的场所；无火灾和爆炸危险的场所；无经常性剧烈震动场所。

灵蛇网4818ccc全国24小时销售热线:13263317831

特点
密封、全充气、共箱式开关设备是我司吸收外先进技术而自行研发的新型中压环网柜。采用全自动激光切割机床，数控板金加工中心，全自动焊接机械手，SF6气体自动维护设备，各种先进的检测仪器以及配套先进的柔性装配生产线，并采用CAD、CAM等系统对公司的生产、管理进行控制，为HSF6系列环网开关柜的高质量和可靠性提供了有效的保证。产品防护等级较高，体积小，尤为适合户外较恶劣环境运行。柜体已经通过西安高压研究所的型式试验。产品销向全各地区，运行可靠、稳定，外观大方、精致，是一款好的中压配电产品

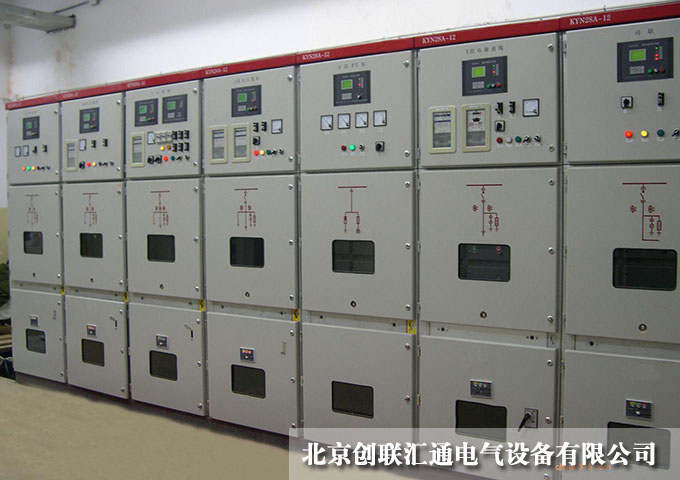

产品图片

产品参数

项目	单位	C模块	F模块	V模块
项目	单位	负荷开关	组合电器	真空断路器	灵蛇网4818ccc 隔离/接地开关
灵蛇网4818ccc 额定电压	KV	12	12	12	12
灵蛇网4818ccc 工频耐受电压	KV	42	42	42	42
灵蛇网4818ccc 雷电冲击耐受电压	KV	95	95	95	95
额定电流	A	630	灵蛇网4818ccc 注（1）	630	灵蛇网4818ccc
分断能力	KA		灵蛇网4818ccc	20
灵蛇网4818ccc 闭环开断电流	A	630	灵蛇网4818ccc
电缆充电开断电流	A	135
灵蛇网4818ccc 5%额定有功负载开断电流	A	31.5		灵蛇网4818ccc
接地故障开断电流	A	200			灵蛇网4818ccc
接地故障时电缆充电的开断电流	A	115	灵蛇网4818ccc
短路开断电流	KA		注（2）	20/16
关合能力	KA	63	注（2）	50/40	50/40
短时耐受电流2s	KA	灵蛇网4818ccc 25/-	灵蛇网4818ccc		灵蛇网4818ccc
灵蛇网4818ccc 短时耐受电流3s	KA	-/20		20/16	灵蛇网4818ccc 20/16
机械寿命	次	灵蛇网4818ccc 5000	3000	5000	2000

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
