有载调压油浸式变压器

【额定容量】：50-2500kva 【额定电压】：10kv
【联结组别编号】：Dyn11，Yyno

产品价格￥

产品用途

适宜用于电网结构薄弱、负荷波动大、电压要求精度高的环境，适用于住宅小区、机场、车站、码头、医院及化工、冶金行业等场所。

灵蛇网4818ccc全国24小时销售热线:13263317831

10KV级SZ9(11)有载调压油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到际先进水平。与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品。损耗低，节能显著。

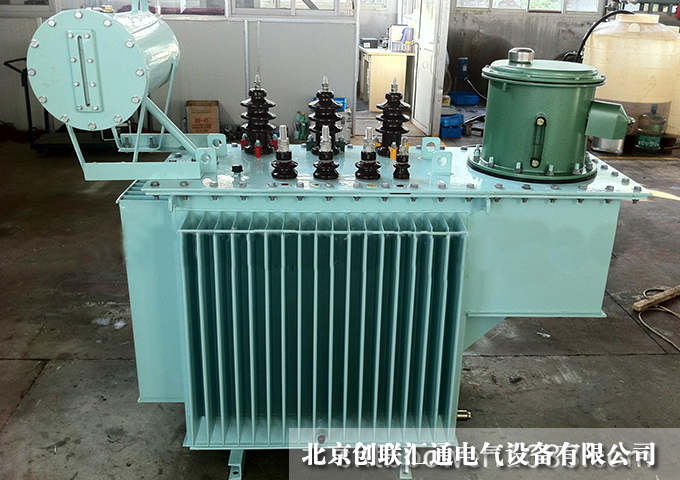

产品图片

1.带纵向油道的螺旋式线圈，内部散热更好；
2.改进了线圈端面的有效支撑，抗短路电流能力更强；
3.采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠；
4.选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压器的负载损耗更低，电气性能更为可靠。
5.选用优质的硅钢片，随着性能水平的提升，采用单位损耗更低的硅钢片，使变压器空载损耗更低。
6.选用优质层压木绝缘件，绝不开裂，即使在短路电流作用下，纹丝不动。
7.选用经过深层过滤的变压器油，更低的含水、含气、含杂质水平，变压器工作更加可靠。
8.选用优质橡胶密封材料，有效防老化，杜绝渗漏。

产品参数

灵蛇网4818ccc 型号 Type	灵蛇网4818ccc 电压组合灵蛇网4818ccc Voltage			联结组标号 Connection 灵蛇网4818ccc Symbol	空载耗损 No-Load Loss 灵蛇网4818ccc （KW）	负载耗损 Load Loss 灵蛇网4818ccc (LW)	空载电流 No-Load Current （%）	短路阻抗 Impedance Voltage （%）
灵蛇网4818ccc 型号 Type	高压 H.V 灵蛇网4818ccc （LV）	高压分接范围 Tapping Range of 灵蛇网4818ccc H.V（%）	低压 L.V（LV）	联结组标号 Connection 灵蛇网4818ccc Symbol	空载耗损 No-Load Loss 灵蛇网4818ccc （KW）	负载耗损 Load Loss 灵蛇网4818ccc (LW)	空载电流 No-Load Current （%）	短路阻抗 Impedance Voltage （%）
SZ11-50	6 6.5 10 10.5 11	±4x2..5	0.4	Yyn0 Dyn11	0.10	灵蛇网4818ccc 0.52	2.8	4.0
灵蛇网4818ccc SZ11-50					灵蛇网4818ccc 0.15	灵蛇网4818ccc 0.76	2.5
SZ11-65					0.15	0.91	2.4
SZ11-80					灵蛇网4818ccc 0.19	1.09	2.2
SZ11-100					0.22	1.31	2.1
灵蛇网4818ccc SZ11-125					灵蛇网4818ccc 0.26	1.57	2.0
灵蛇网4818ccc SZ11-160					0.31	1.91	1.9
灵蛇网4818ccc SZ11-200					灵蛇网4818ccc 0.37	2.26	1.8
SZ11-250					0.45	灵蛇网4818ccc 2.65	1.7
SZ11-315					0.52	3.17	1.6
灵蛇网4818ccc SZ11-400					灵蛇网4818ccc 0.62	3.74	1.5
SZ11-500					灵蛇网4818ccc 0.74	4.43	1.4
SZ11-630					0.92	5.59	1.3
灵蛇网4818ccc SZ11-800					灵蛇网4818ccc 1.08	6.52	1.2
SZ11-1000					1.31	灵蛇网4818ccc 8.97	1.1
灵蛇网4818ccc SZ11-1250					1.50	灵蛇网4818ccc 11.15	1.0	4.5
灵蛇网4818ccc SZ11-1600					灵蛇网4818ccc 1.85	灵蛇网4818ccc 12.61	0.9
灵蛇网4818ccc SZ11-2000					2.23	灵蛇网4818ccc 14.55	0.8
SZ11-2500					1.50	10.45	0.6

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
