油式变压器与干式变压器的区分

分享到：

文章来源:北京灵蛇网4818ccc电气发布时间： 2019-05-24 03:14:38

导读：油式变压器与干式变压器的区分 1.分歧点：是在油式与干式。也就是说二者的冷却介质分歧，前者是以变压器油作为冷却及绝缘介质，后者是以氛围或别的气体如SF6等作为冷却介质。

　　1.分歧点：是在“油式”与“干式”。也就是说二者的冷却介质分歧，前者是以变压器油作为冷却及绝缘介质，后者是以氛围或别的气体如SF6等作为冷却介质。

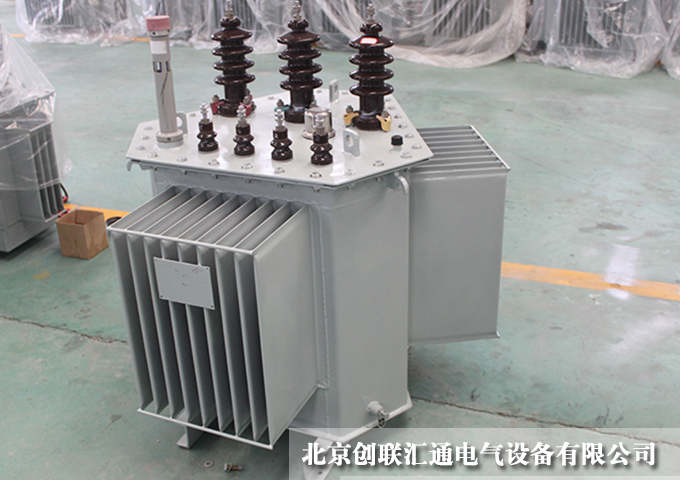

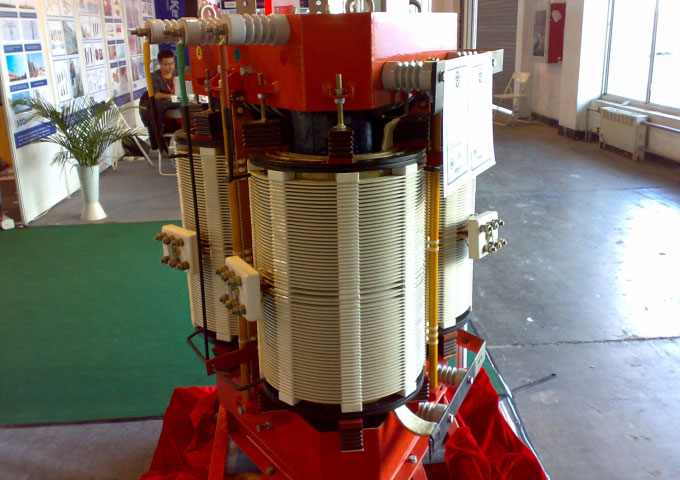

　　油变是把由铁芯及绕组构成的器身置于一个盛满变压器油的油箱中。干变常把铁芯和绕组用环氧树脂浇注包封起来，也有一种此刻用很多的长短包封式的，绕组用特别的绝缘纸再浸渍公用绝缘漆等，起到避免绕组或铁芯受潮（又由于二者因工艺、用处、布局方面的分类方式分歧派生出分歧的种别，以是我们从狭义的角度来讲）。

　　就产量和用量来讲，今朝干变电压品级只作到35kV,容量相对油变来讲要小，约作到2500kVA.又因为干变制造工艺相对同电压品级同容量的油变来讲要庞大，成本也高。以是今朝从用量来讲仍是油变多。但因干变的环保性，阻燃、抗打击等等长处，而经常使用于室内等高要求的供配电场合，如宾馆、办公楼、高层修建等等。

　　2.不异点：二者都是电力变压器，城市有作磁路的铁芯，作电路的绕组。

　　3：利用情况

　　油浸式变压器在户外利用，干式变压器在户内利用

　　拓展材料

　　电力变压器是一种静止的电气装备，是用来将某一数值的交换电压(电流)酿成频次不异的另外一种或几种数值分歧的电压(电流)的装备。

　　用于海内变压器的高压绕组普通联成Y接法，中压绕组与高压绕组的接法要视体系环境而决议。所谓体系环境就是指高压输电体系的电压相量与中压或高压输电体系的电压相量间干系。如高压系配电体系，则可按照尺度规定决议。

　　高压绕组常联成Y接法是因为相电压可即是线电压的57.7%，每匝电压可低些。
