XGN66-12箱型固定式交流金属封闭开关设备

【额定频率】：50HZ 【额定电压】：10kv

【结构形式】：抽出式

产品价格￥

产品用途

环境温度:最高+40℃，最低-15℃;海拔高度:不超过1000m:相对湿度:日平均值不大于95%，月平均值不大于90%;地震强度不超过8级:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈展动的场所。

灵蛇网4818ccc全国24小时销售热线:13263317831

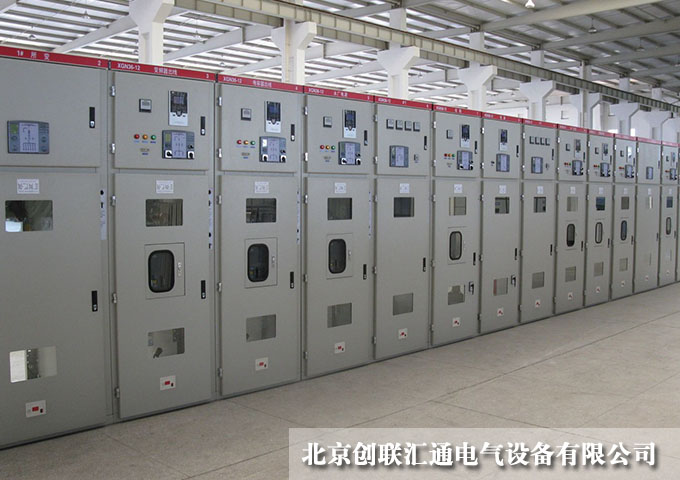

XGN66-12(Z)箱型固定式金属封闭开关设备(简称开关柜)用于3、6、10kV三相交流50Hz系统中作为接受与分配电能之用。其母线系统为单母线（可派生出单母线带旁路和双母线）结构。

本开关柜符合GB/T11022及IEC298的要求，并且具有两部提出的“五防”闭锁功能。

本开关柜的主开关采用ZN□-10系列真空断路器，配用CD系列电磁操动机构或CT系列弹簧操动机构,隔离开关采GN30-10系列旋转式隔离开关和GN22-10大电流隔离开关系列产品。

1、柜体采用优质角钢焊接而成；

2、断路器室位于柜体总（下）部，安装、调试、维护方便；

3、采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；

4、整柜防护等级IP2X;

5、设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；

6、具有可靠的接地系统；

7、门上装有观察窗，可清楚观察到柜内元件地工作状态；

8、操作机构闭锁采用XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用；

9、进出线电缆低于柜底前部，方便用户连接。

以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
