SCB10干式电力变压器结构特点：

　　箱式线圈：低压绕组采用整段铜箔，连同F级的匝绝缘在低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈绕产品短路应力大，安匝不平衡，散热情况差，存在绕制螺旋角，人工焊接质量不稳定等问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。引线铜排经氩弧焊自动焊接。

　　温控装置：变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示相线圈各自的工作温度，并且有超温报警和跳闸功能。

　　scb10干式变压器的冷却方式。scb10干式变压器冷却方式分为天然空气冷却(AN) 和强迫空气冷却(AF)。天然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可进步50%。合用于断续过负荷运行，或应急事故过负荷运行;因为过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

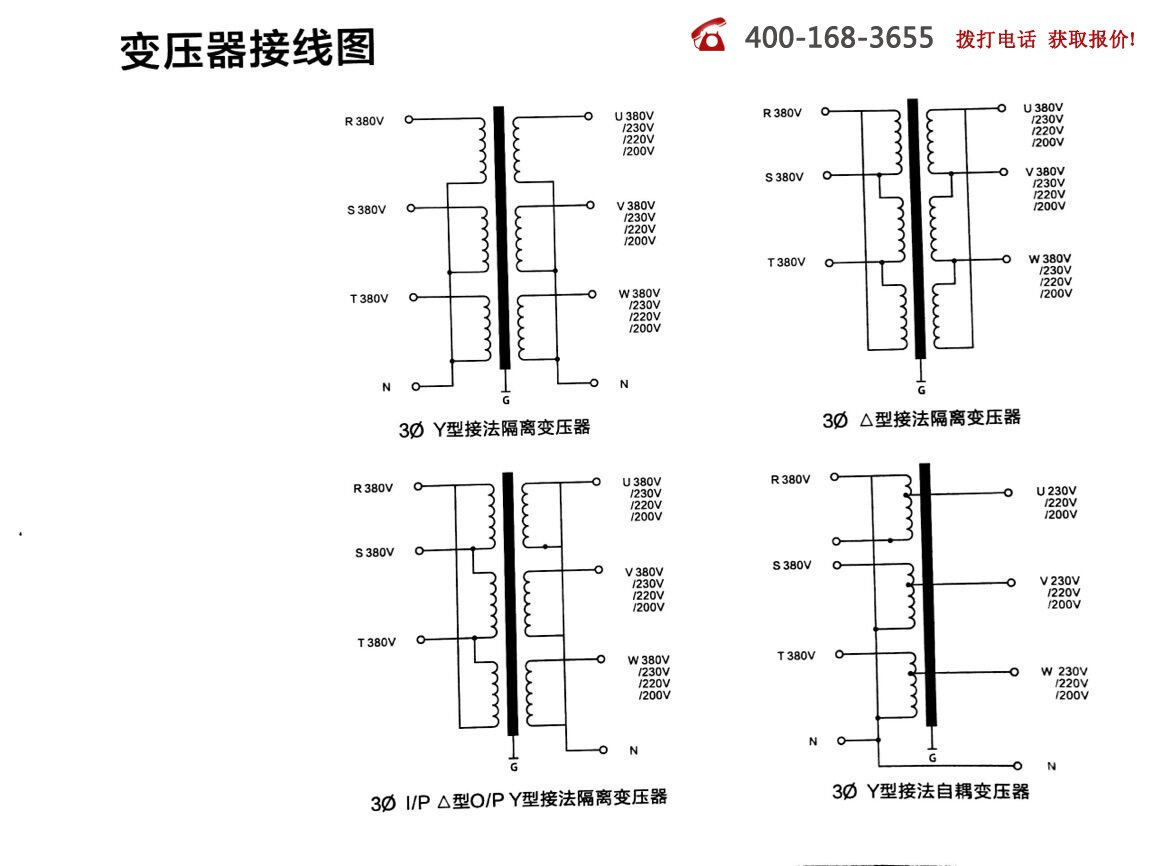

scb10干式变压器接线图：




　　（4) scb10干式变压器的过载能力。scb10干式变压器的过载能力与环境温度、过载前的负载情况( 起始负载)、变压器的绝缘散热情况和发烧时间常数等有关，若有需要，可向出产厂索取干变的过负荷曲线。目前，我树脂绝缘scb10干式变压器年产量已达10000MVA，成为世界上scb10干式变压器产销量较大的家之一。跟着低噪(2500kVA以下配电变压器噪声已控制在50dB 以内)、节能( 空载损耗降低达25%) 的SC(B)9 系列的推广应用，scb10干式变压器是指铁心和绕组不浸scb10干式变压器是指铁心和绕组不浸将线圈和铁心浇铸在一起， 并采用天然冷却或风冷的一种电力变压器。作为后兴起的变配电设备， 已广泛使用于工厂车间、高层建筑、贸易中央、机场、码头、地铁、石油平台等场所的输变电系统， 并可与开关柜一起组成结构紧凑的成套变电站。使得我干式变压器的机能指标及其制造技术已达到世界提高前辈水平。
